Акумулятор LiFePO₄

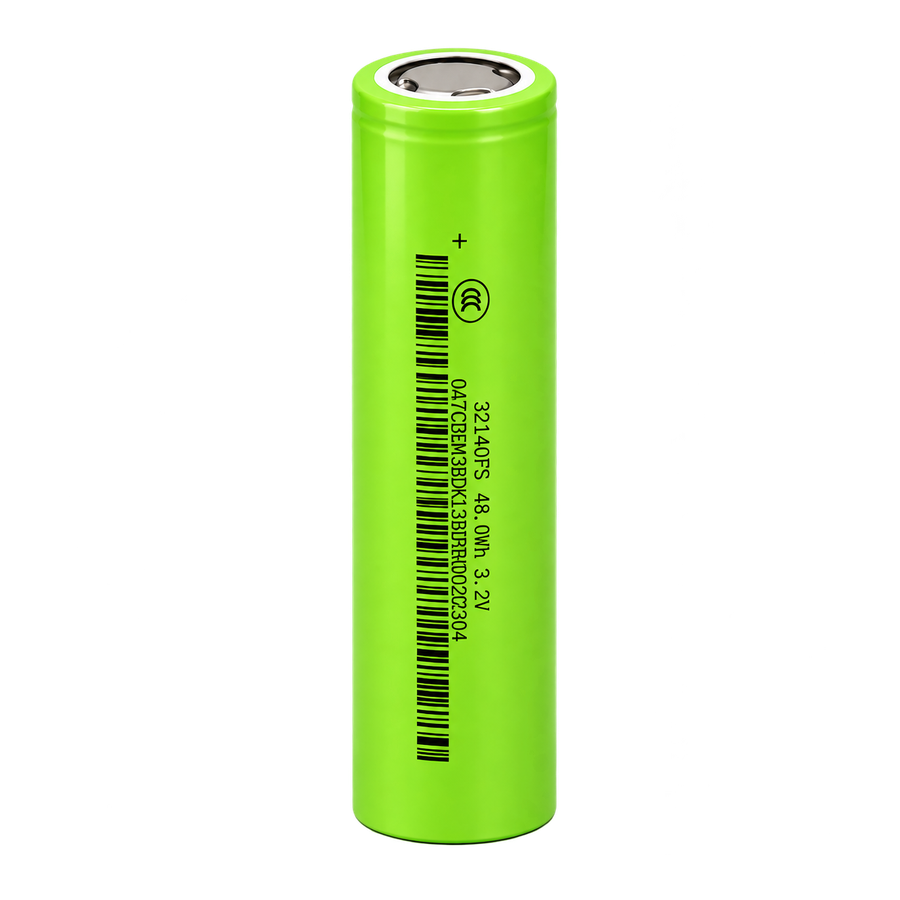

CBAK 32140FS — акумуляторна комірка LiFePO₄ 3,2 В ємністю 15 А·год у сталевому корпусі. Витримує до 30 А тривалого розряду та імпульс до 90 А протягом 10 секунд. Розміри — Ø33,2 × 140 мм, маса — 300 г
Ціну, доступну кількість і строк постачання уточнимо у відповідь на запит
Параметри
| Тип / корпус | LiFePO₄ / сталь |
|---|---|
| Ємність | 15 А·год · мін. 14,5 А·годПри розряді 7,5 А (0,5C) |
| Напруга | 3,2 В |
| Габарити | Ø33,2 ± 0,2 × 140 ± 0,3 ммЗ PET-оболонкою |
| Маса | 300 ± 5 г |
| Ресурс | ≥2000 циклів25 ± 2 °C · заряд/розряд 7,5 А |
| Струм розряду | До 30 А (2C) тривалоІмпульс — до 90 А (6C), 10 с |
|---|---|
| Струм заряду | 7,5 А (0,5C) стандартнийДо 15 А (1C) при +20…+45 °C |
| Завершення заряду | 3,6 В / 0,75 А (0,05C)Режим CC/CV |
| Завершення розряду | 2,0 ВСтандартний розряд — 7,5 А (0,5C) |
| Температура | Заряд 0…+60 °CРозряд −30…+60 °C; температура поверхні комірки |
| Виробник | Nanjing CBAK Energy Technology Company Limited |
|---|---|
| Опір AC | 1,0–3,0 мОмВимірювання на частоті 1 кГц |
| Питома енергія | 160 Вт·год/кг |
| Зберігання до 3 міс. | −20…+45 °C |
| Зберігання до 6 міс. | −10…+25 °C |
| 0…+10 °C | 3 А (0,2C) |
|---|---|
| +10…+20 °C | 7,5 А (0,5C) |
| +20…+45 °C | 15 А (1C) |
| +45…+50 °C | 7,5 А (0,5C) |
| +50…+55 °C | 3 А (0,2C) |
| +55…+60 °C | 1,5 А (0,1C) |
Про модель
Сталевий корпус спрощує складання: нікелеві з’єднання приварюють без лазерної підготовки перехідних пластин. Це зручно для власних батарей і ремонту збірок. Якість готового вузла визначають також стрічка, режим зварювання та ізоляція
У послідовній збірці 4S1P через кожну комірку проходить увесь струм навантаження, тому межа за комірками залишається 30 А. У 4S2P струм ділиться між двома комірками кожної групи. Рівномірність цього розподілу залежить від комірок і опору з’єднань
4S1P — це 4 комірки, 12,8 В, 15 А·год і розрахункові 192 Вт·год. 4S2P — 8 комірок, ті самі 12,8 В, але 30 А·год і 384 Вт·год. Доступна енергія на виході буде меншою через втрати та пороги відключення
Для інвертора струм батареї рахують як I = P / (U × ККД) . За умовного ККД 90% навантаження 300 Вт споживатиме приблизно 26 А при 12,8 В і вже 30,3 А при 11 В. Отже, 4S1P на CBAK не має достатнього запасу для такого режиму в усьому діапазоні розряду. У 4S2P при рівномірному розподілі це близько 15,2 А на комірку при 11 В; BMS, шини та проводи при цьому несуть повний струм батареї
Сумісність
Стрічку підбирають за матеріалом, перерізом, довжиною струмового шляху та кількістю паралельних перемичок. Універсальної товщини «для 30 А» немає: той самий переріз працює по-різному в короткому з’єднанні й довгій шині
Після складання перевіряйте міцність зварних точок, падіння напруги та нагрівання з’єднань під робочим навантаженням. Збережіть PET-оболонку й установіть ізоляцію навколо плюсового контакту; холдер не замінює електричну ізоляцію
Фактичний діаметр із захисною оболонкою — 33,2 ± 0,2 мм. Потрібні холдери для комірок класу 33 мм із відповідним посадковим отвором; холдери 32 мм не підходять
Висота — 140 ± 0,3 мм. До неї додаються перемички та ізоляція. Холдер має фіксувати комірку без стискання й пошкодження оболонки; під час компонування також залиште місце для проводів BMS
Вибирайте BMS для LiFePO₄ під кількість послідовних груп, із контролем напруги, струму й температури. У типовій схемі BMS бачить напругу паралельної групи, а не стан кожної її комірки. Тому в групу підбирають елементи з близькими ємністю й опором, узгоджують напругу перед з’єднанням і роблять симетричні струмові шляхи
Стандартний заряд однієї комірки — 7,5 А до 3,6 В; для 4S це 14,4 В. При +5 °C струм обмежений 3 А на комірку, при +25 °C допускається до 15 А. Нижче 0 °C заряджати не можна, хоча розряд дозволений і за від’ємної температури. Датчик має контролювати температуру комірок, а не лише повітря поруч
Вибір комірки
Вибирайте CBAK 32140FS, якщо потрібні сталевий корпус, ємність 15 А·год і навантаження в межах 30 А на комірку. Якщо розрахунок виходить за цю межу, збільшіть кількість паралельних комірок або порівняйте модель із вищим тривалим струмом, наприклад JSK IFR32140. LYRASOM LY32140 має той самий клас тривалого струму 30 А; під час заміни перевіряйте габарити й режими заряду
Про виробника: історія та спеціалізація CBAK
Перед покупкою
Ні. Потужніша BMS не збільшує допустимий струм комірок. Для CBAK 32140FS у схемі 4S1P межа тривалого розряду за комірками — 30 А; реальна межа батареї також залежить від шин, з’єднань, температури й налаштувань захисту
90 А — короткий режим тривалістю до 10 секунд. Він не є робочим струмом для тривалого навантаження й не означає, що такі імпульси можна повторювати безперервно. Для пускових навантажень перевіряйте також тривалість піка, просідання напруги, нагрівання та спрацювання BMS
Для цієї CBAK 32140FS використовуйте завершення заряду при 3,6 В на комірку: 14,4 В для 4S або 28,8 В для 8S. Зарядний пристрій спочатку обмежує струм, потім утримує напругу; стандартне завершення — при зниженні струму до 0,75 А для однієї комірки
Ні. Ресурс ≥2000 циклів відповідає заряду й розряду по 7,5 А при 25 ± 2 °C. Максимальний струм 30 А описує інший режим. Ресурс готової батареї залежить від струму, температури, глибини розряду та узгодженості комірок
Перевіряйте ємність, опір, стан і напругу комірок перед з’єднанням. Порівнюйте вимірювання за однакової температури й рівня заряду. Однакова напруга сама по собі не підтверджує однакову ємність; BMS і балансування не компенсують слабку комірку або погане з’єднання
