Акумулятор LiFePO₄

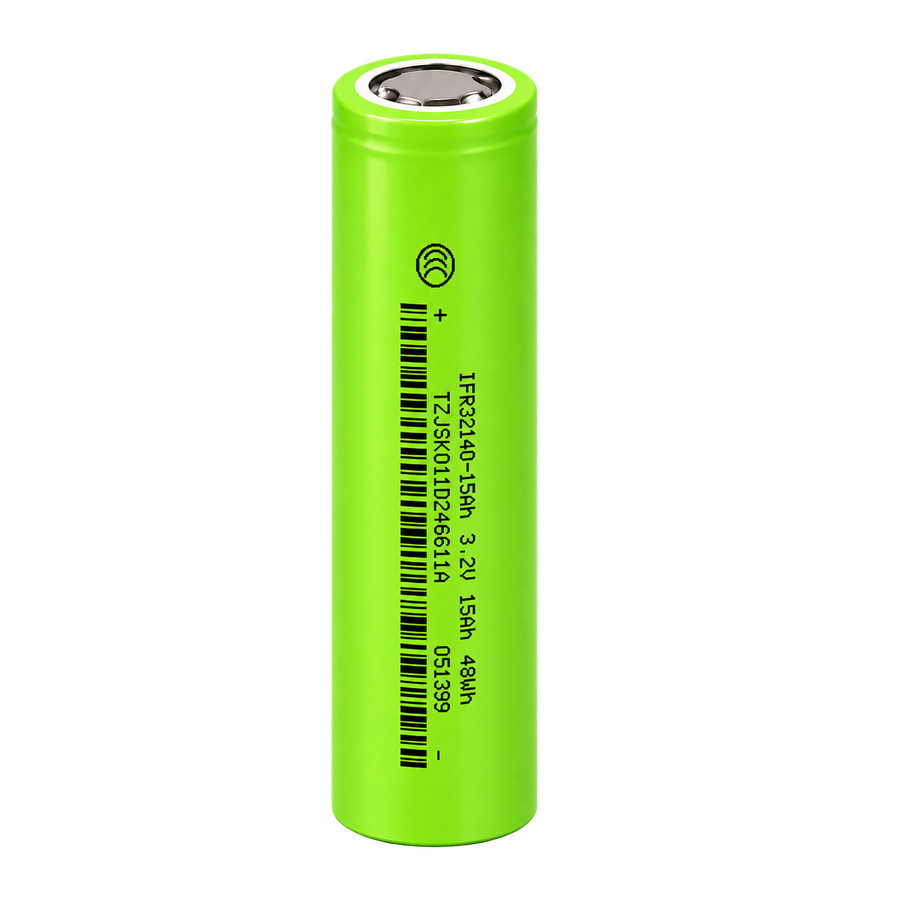

JSK IFR32140 — акумулятор LiFePO₄ 3,2 В ємністю 15 А·год у сталевому корпусі. Тривалий розряд до 45 А робить модель придатною для збірок із підвищеним навантаженням. Габарити — Ø33,2 × 140 мм, маса — 295 г
Ціну, доступну кількість і строк постачання уточнимо у відповідь на запит
Параметри
| Тип / корпус | LiFePO₄ / сталь |
|---|---|
| Ємність | 15 А·год · мін. 14 А·год |
| Напруга | 3,2 ВПри розряді 0,5C |
| Габарити | Ø33,2 ± 0,2 × 140 ± 0,2 мм |
| Маса | 295 ± 5 г |
| Ресурс | 3000 циклів · залишок ≥80%25 ± 2 °C · заряд/розряд 7,5 А · 3,65–2,5 В |
| Струм розряду | До 45 А (3C) тривалоСтандартний — 7,5 А (0,5C) |
|---|---|
| Струм заряду | 7,5 А стандартнийДо 30 А лише при +20…+30 °C |
| Завершення заряду | 3,65 В / 0,75 АРежим CC/CV |
| Завершення розряду | 2,5 В |
| Температура | Заряд 0…+60 °CРозряд −20…+60 °C; визначені струми заряду — для 0…+45 °C |
| Виробник | Taizhou Jiashikai New Energy Co., Ltd. |
|---|---|
| Опір AC | ≤3 мОм |
| Питома енергія | ≥160 Вт·год/кг |
| Об’ємна енергія | ≥360 Вт·год/л |
| Зберігання | Оптимально +20…+35 °CНапруга комірки 3,2–3,3 В |
| 0…+20 °C | 7,5 А |
|---|---|
| +20…+30 °C | 30 А |
| +30…+45 °C | 7,5 А |
| Понад +45 °C | Струмовий режим не визначенийДля проєктування заряду використовуйте діапазон 0…+45 °C |
Про модель
45 А — це 3C для комірки 15 А·год. У послідовній батареї через кожен елемент проходить однаковий струм: схема 4S1P залишається обмеженою 45 А за комірками. Фактичний струм батареї також обмежують BMS, шини та нагрівання
Номінальна ємність описує клас моделі, мінімальна — нижню межу для нової комірки. Якщо для проєкту потрібна гарантована нижня межа запасу енергії, розраховуйте її від 14 А·год, а не від найбільшого результату окремого вимірювання
Ресурс визначений при заряді й розряді по 7,5 А, температурі близько +25 °C та залишковій ємності не менше 80%. Це окремий режим від максимальних 45 А: тривале високе навантаження потребує перевірки теплового режиму збірки
Вісім послідовних комірок утворюють 8S1P: 25,6 В, 15 А·год і розрахункові 384 Вт·год. Для навантаження 500 Вт через інвертор з умовним ККД 90% струм при 25,6 В становитиме близько 21,7 А. Розрахунок повторюють для нижньої робочої напруги: у міру розряду струм зростає. Напруга завершення заряду 8S — 29,2 В
Сумісність
Сталевий корпус дозволяє приварювати нікелеві з’єднання без лазерної підготовки перехідних пластин. Дроти не паяють безпосередньо до комірки: приєднують їх до підготовлених виводів. Режим зварювання та переріз шин підбирають під робочий струм
Діаметр 33,2 ± 0,2 мм потребує холдерів класу 33 мм із відповідною посадкою. Холдери 32 мм не підходять. До висоти 140 ± 0,2 мм додайте місце для шин, ізоляції та проводів BMS
Стандартний заряд — 7,5 А до 3,65 В з переходом у режим сталої напруги. Завершення — при 0,75 А. Для повсякденного використання це базовий режим; заряд 30 А допустимий лише у вузькому діапазоні +20…+30 °C
Використовуйте BMS для LiFePO₄ під кількість послідовних груп, з контролем напруги, струму й температури. Температуру вимірюйте на комірках. Для паралельної групи підбирайте близькі за ємністю та опором елементи й симетричні струмові шляхи
Вибір комірки
JSK IFR32140 поєднує сталевий корпус і тривалий струм 45 А. Якщо навантаження не перевищує 30 А на комірку, порівняйте CBAK 32140FS. QNAS LFP32140 також має режим 45 А, але відрізняється мінімальною ємністю, температурним діапазоном і завершенням заряду
Порівняння характеристик усіх моделей ↗Про виробника: історія та спеціалізація JSK
Перед покупкою
Так, лише при температурі +20…+30 °C та відповідному зарядному пристрої й BMS. Для 0…+20 °C і +30…+45 °C максимальний струм становить 7,5 А. Стандартний режим — також 7,5 А
Для 4S2P потрібно 8 комірок: чотири послідовні групи по дві паралельні. Номінально це 12,8 В, 30 А·год і 384 Вт·год. За мінімальною ємністю 14 А·год на комірку нижня розрахункова межа ємності групи — 28 А·год
Ні. 3000 циклів належать до заряду й розряду по 7,5 А при 25 ± 2 °C. Максимальний тривалий струм — межа іншого режиму, а не умова тесту ресурсу
Зіставте діаметр, висоту, розташування контактів, струм і налаштування заряду. Для JSK розряд завершується при 2,5 В; значення 2,0 В від іншої моделі переносити не можна. При ремонті також узгодьте ємність і стан елементів у групі
