Сталевий корпус для складання
LY32140 підходить для точкового зварювання нікелевих з’єднань без попередньої лазерної підготовки пластин. Це спрощує конструкцію батареї, але якість з’єднань, переріз шин та ізоляція залишаються частиною розрахунку
Акумулятор LiFePO₄
LYRASOM LY32140 15 А·год · 3,2 В

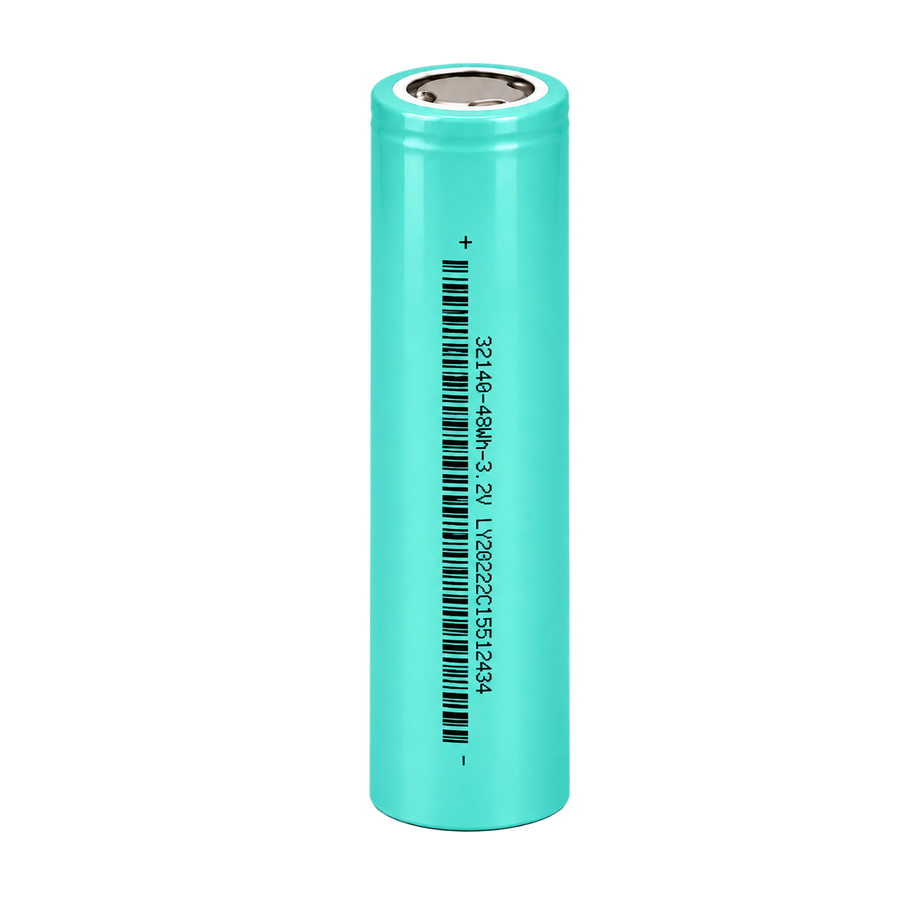

LYRASOM LY32140 — акумуляторна комірка LiFePO₄ 3,2 В ємністю 15 А·год у сталевому корпусі. Тривалий струм розряду — 30 А, імпульсний — 90 А до 10 секунд. Габарити — Ø33,2 × 140 мм, маса — 290 г
- Ємність
- 15 А·год
- Номінальна напруга
- 3,2 В
- Тривалий розряд
- 30 А
Ціну, доступну кількість і строк постачання уточнимо у відповідь на запит
Параметри
Характеристики LYRASOM LY32140 15Ah
| Тип / корпус | LiFePO₄ / сталь |
|---|---|
| Ємність | 15 А·год · мін. 14,5 А·год25 ± 3 °C · розряд 7,5 А |
| Напруга | 3,2 В |
| Габарити | Ø33,2 ± 0,2 × 140 ± 0,3 ммЗ PET-оболонкою |
| Маса | 290 ± 5 г |
| Ресурс | ≥2000 циклів · до 80% ємностіЗаряд/розряд 7,5 А · тест 3,65–2,0 В |
| Струм розряду | До 30 А (2C) тривалоІмпульс — 90 А (6C), до 10 с |
|---|---|
| Струм заряду | 7,5 А (0,5C) стандартнийДо 15 А при +20…+45 °C |
| Завершення заряду | 3,60 В / 0,75 АСтандартний режим CC/CV |
| Завершення розряду | 2,0 ВСтандартний струм — 7,5 А |
| Температура | Заряд 0…+55 °CРозряд −20…+60 °C |
Додаткові характеристики
| Виробник | Mianyang Liyuan New Energy Co., Ltd. |
|---|---|
| Повна модель | LY 32140 |
| Опір AC | ≤3 мОм1 кГц після стандартного заряду |
| Питома енергія | 165 Вт·год/кг |
| Режим тесту ресурсу | 3,65 В / 0,75 А → 2,0 ВЗаряд і розряд 7,5 А; 25 ± 3 °C |
| Гранична напруга заряду | 3,65 ВСтандартне завершення — 3,60 В |
| Зберігання до місяця | −10…+45 °C |
| Зберігання до 6 міс. | −10…+35 °CДля строку понад 3 міс. рекомендовано −10…+25 °C, SOC 25–75% |
| 0…+10 °C | 3 А (0,2C) |
|---|---|
| +10…+20 °C | 7,5 А (0,5C) |
| +20…+45 °C | 15 А (1C) |
| +45…+55 °C | 7,5 А (0,5C) |
Про модель
Особливості LYRASOM LY32140
30 А та короткий імпульс 90 А
Для постійного навантаження використовуйте межу 30 А на комірку. Імпульс 90 А обмежений 10 секундами й не замінює тривалий режим. Вибір BMS із більшим струмом сам по собі не збільшує допустиме навантаження комірки
290 г на комірку
Для 16 комірок номінальна маса становить 4,64 кг без BMS, холдерів, шин і корпусу. Цей розрахунок допомагає оцінити вагу переносної батареї до закупівлі комплектувальних
Приклад: LYRASOM у збірці 12,8 В 60 А·год
Для 4S4P потрібно 16 комірок: чотири послідовні групи по чотири паралельні. Номінально це 12,8 В, 60 А·год і 768 Вт·год. За струму батареї 40 А кожна комірка в ідеально узгодженій групі несе близько 10 А. Реальний розподіл залежить від опору елементів і з’єднань, тому струмові шляхи роблять симетричними
Сумісність
Що врахувати під час складання батареї
Холдери та електричні з’єднання
Діаметр із PET-оболонкою — 33,2 ± 0,2 мм. Потрібні холдери класу 33 мм із відповідним посадковим місцем; холдери 32 мм не сумісні. До висоти 140 ± 0,3 мм додайте шини та ізоляцію
Матеріал і переріз перемичок обирають під довжину струмового шляху та робоче навантаження. Після зварювання перевіряють міцність точок, падіння напруги й нагрівання. Захисна оболонка та ізоляція плюсового контакту мають лишатися цілими
Налаштування заряду
Стандартний режим — 7,5 А до 3,60 В на комірку, далі стала напруга до зниження струму до 0,75 А. Для 4S це 14,4 В. Значення 3,65 В відповідає режиму тесту ресурсу та граничній напрузі, а не підміні стандартного налаштування
Струм заряду зменшуйте на холоді: при +5 °C межа — 3 А, при +15 °C — 7,5 А. Заряд 15 А допускається при +20…+45 °C. BMS має контролювати температуру комірок і блокувати заряд нижче 0 °C
Вибір комірки
LYRASOM LY32140 та альтернативи 15Ah
LYRASOM LY32140 і CBAK 32140FS мають сталевий корпус, тривалий струм 30 А та імпульс 90 А до 10 секунд. Номінальна маса LYRASOM — 290 г, CBAK — 300 г. Якщо потрібне більше тривале навантаження на одну комірку, порівняйте JSK IFR32140 із режимом 45 А
Порівняння характеристик усіх моделей ↗Про виробника: історія та спеціалізація LYRASOM
Перед покупкою
Питання про LYRASOM LY32140
Заряджати LYRASOM до 3,60 чи 3,65 В?
Базове налаштування — 3,60 В на комірку та завершення при 0,75 А. Значення 3,65 В використане в режимі тесту ресурсу й є граничною напругою. Для стандартного заряду 4S налаштовуйте 14,4 В
Чим LYRASOM відрізняється від CBAK 32140FS?
Обидві моделі належать до класу 15Ah, 30 А тривалого та 90 А імпульсного розряду. LYRASOM має номінальну масу 290 г проти 300 г у CBAK; також відрізняються температурні режими й умови ресурсу. Під час заміни перевіряйте всі налаштування батареї
Чи потрібні лазерно приварені пластини?
Для сталевого корпусу LY32140 попередній перехід з алюмінію не потрібен. Нікелеві перемички приєднують точковим зварюванням із режимом, підібраним під стрічку та контактну поверхню
Чи можна скласти батарею 24 В?
Так. Вісім послідовних комірок утворюють 8S1P: 25,6 В, 15 А·год і розрахункові 384 Вт·год. Стандартна напруга завершення заряду — 28,8 В. Потрібні BMS 8S для LiFePO₄ та відповідний зарядний пристрій
