Акумулятор LiFePO₄

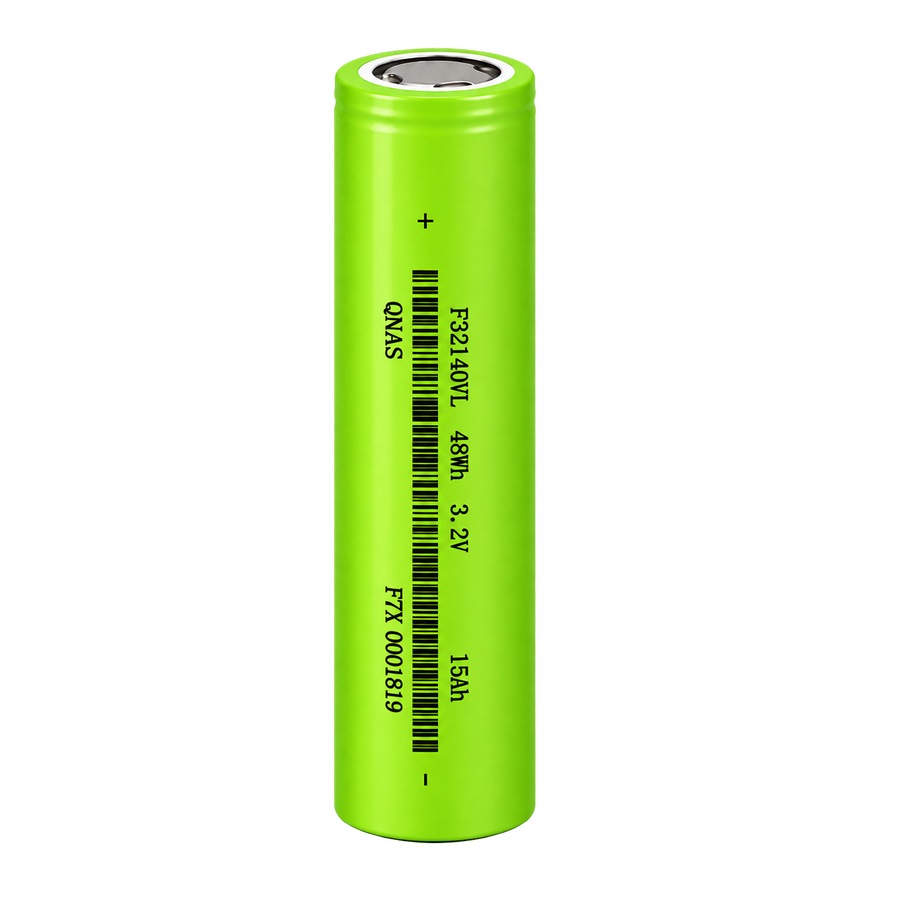

QNAS LFP32140 — комірка LiFePO₄ 3,2 В із номінальною та мінімальною ємністю 15 А·год. Максимальний тривалий розряд — 45 А при 25 ± 5 °C. Сталевий корпус має розміри Ø33 × 140 мм, маса комірки — 300 г
Ціну, доступну кількість і строк постачання уточнимо у відповідь на запит
Параметри
| Тип / корпус | LiFePO₄ / сталь |
|---|---|
| Ємність | 15 А·год · мін. 15 А·годНова комірка · 25 ± 5 °C · 0,5C/0,5C |
| Напруга | 3,2 В |
| Габарити | Ø33 ± 0,3 × 140 ± 0,5 ммЗ оболонкою |
| Маса | 300 ± 10 г |
| Ресурс | ≥2000 циклів · до 80% ємностіЗаряд 7,5 А / розряд 15 А |
| Струм розряду | До 45 А (3C) тривало25 ± 5 °C; стандартний — 7,5 А |
|---|---|
| Струм заряду | 7,5 А (0,5C) стандартнийДо 15 А (1C) при 25 ± 5 °C |
| Завершення заряду | 3,65 В / 0,3 А (0,02C)Режим CC/CV |
| Завершення розряду | 2,0 В |
| Температура | Заряд 0…+55 °CРозряд −10…+60 °C |
| Виробник | Anhui QNAS Energy Technology Co., LTD |
|---|---|
| Повна модель | LFP32140-15000 mAh |
| Опір AC | ≤3 мОм1 кГц · 25 ± 5 °C · 50% SOC |
| Зберігання до 3 міс. | −20…+55 °C |
| Ємність при −10 °C | ≥60% початкової−10 ± 2 °C · розряд 7,5 А до 2,0 В |
Про модель
Для нової комірки номінальна й мінімальна ємність однакові: 15 А·год за температури 25 ± 5 °C і струму 7,5 А. Це корисно для розрахунку запасу енергії, але не означає збереження повної ємності за будь-якої температури чи навантаження
Максимальні 45 А визначені при 25 ± 5 °C. Ресурс ≥2000 циклів до 80% SOH належить до заряду 7,5 А й розряду 15 А. При високому навантаженні перевіряйте нагрівання комірок, шин та контактів у зібраній батареї
Нижня температура розряду — −10 °C, а заряд дозволений від 0 °C. При −10 °C ємність у режимі 7,5 А становить не менше 60% початкової. Для зовнішньої шафи враховуйте її фактичну температуру та тепловий режим
Збірка 4S1P із чотирьох комірок має 12,8 В, 15 А·год і розрахункові 192 Вт·год. За навантаження 40 Вт теоретична автономність без втрат — 4,8 години. З умовним ККД перетворювача 90% це 4,32 години до додаткового врахування температури, порога відключення й стану комірок. Це приклад розрахунку, а не виміряний час роботи
Сумісність
Для QNAS стандартний заряд завершується при 0,02C, тобто 0,3 А на комірку. Це нижче за 0,75 А в деяких інших моделях 15Ah. Зарядний пристрій працює в режимі CC/CV до 3,65 В; для 4S напруга становить 14,6 В
У збірці 4S2P стандартний струм батареї — 15 А, а розрахунковий струм завершення — 0,6 А за рівномірного розподілу. Налаштування BMS мають відповідати LiFePO₄ та контролювати кожну послідовну групу
Діаметр із оболонкою — 33 ± 0,3 мм, висота — 140 ± 0,5 мм. Використовуйте холдери класу 33 мм із посадкою під ці допуски. Холдер 32 мм не підходить, а місце для шин та ізоляції додається до габаритів комірки
Сталевий корпус не потребує лазерних перехідних пластин для точкового зварювання. Рівні струмові шляхи в паралельних групах зменшують нерівномірність навантаження. Перевіряйте з’єднання під робочим струмом, а не лише на вигляд
Вибір комірки
QNAS LFP32140 варто порівнювати з JSK IFR32140 за мінімальною ємністю, холодовими режимами й завершенням заряду: однаковий клас 45 А не робить моделі повністю взаємозамінними. CBAK 32140FS — варіант зі сталевим корпусом для навантажень до 30 А на комірку
Про виробника: історія та спеціалізація QNAS
Перед покупкою
Так. Для нової комірки при 25 ± 5 °C та заряді й розряді по 7,5 А мінімальна ємність становить 15 А·год. На холоді доступна ємність зменшується
Розряд дозволений до −10 °C, заряд — лише від 0 °C. Тому батарея, яка працює в неопалюваному місці, потребує температурного контролю та блокування заряду холодних комірок
Для цієї моделі завершення визначене як 0,02C: 15 А·год × 0,02 = 0,3 А. Це струм наприкінці етапу сталої напруги, а не початковий струм заряджання
45 А — максимальний тривалий режим при 25 ± 5 °C. Для батареї додатково перевіряють BMS, струмові з’єднання й нагрівання. Ресурс 2000 циклів не належить до розряду 45 А
