Компактна висота 139,6 мм
TB-33138-HE відрізняється від поширених 32140 не лише назвою: діаметр становить 33,4 мм, а висота — 139,6 мм. При заміні важливі обидва розміри й допуски. Тісний холдер або корпус можуть виключити механічну сумісність
Акумулятор LiFePO₄

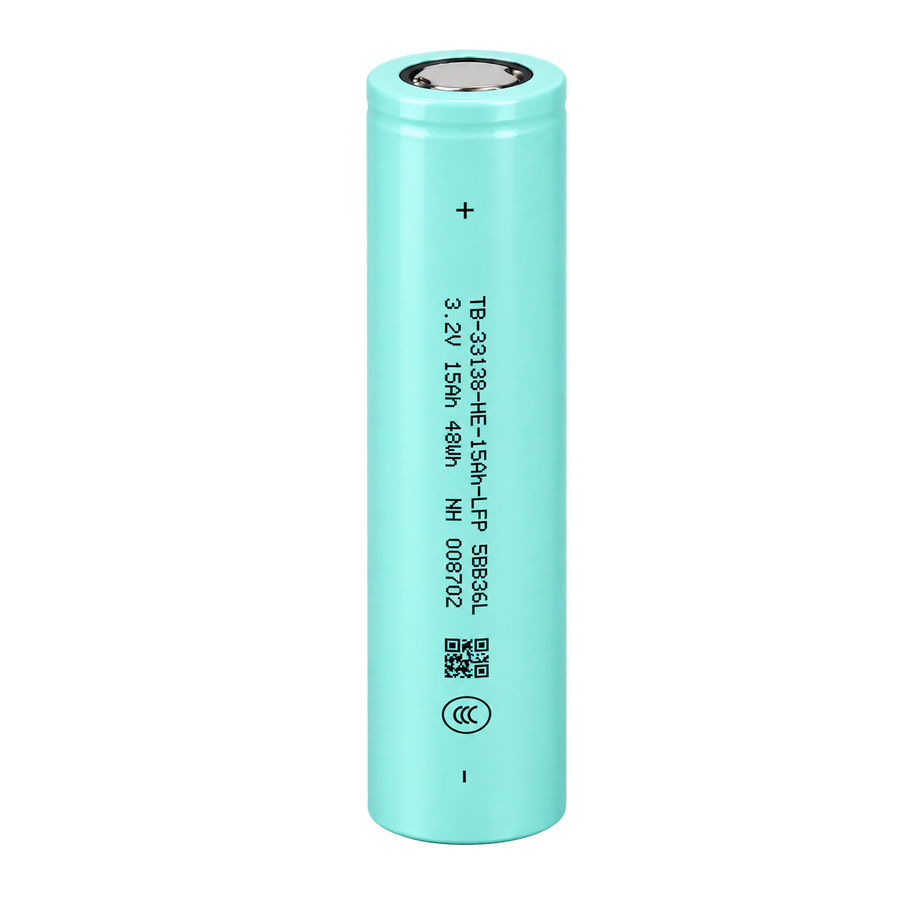

TOPBAND TB-33138-HE 15 А·год · 3,2 В
TOPBAND TB-33138-HE — циліндрична комірка LiFePO₄ 3,2 В ємністю 15 А·год у сталевому корпусі. Тривалий розряд до 30 А визначений при 25 ± 2 °C та рівні заряду понад 30%. Габарити — Ø33,4 × 139,6 мм
- Ємність
- 15 А·год
- Номінальна напруга
- 3,2 В
- Тривалий розряд
- 30 А
Ціну, доступну кількість і строк постачання уточнимо у відповідь на запит
Параметри
Характеристики TOPBAND TB-33138-HE 15Ah
| Тип / корпус | LiFePO₄ / сталь |
|---|---|
| Ємність | 15 А·год · мін. 14,5 А·год25 ± 3 °C · 7,5 А · 3,65–2,5 В |
| Напруга | 3,2 В |
| Габарити | Ø33,4 ± 0,1 × 139,6 ± 0,5 мм |
| Маса | 298 ± 10 г |
| Ресурс | ≥2000 циклів · до 80% ємності25 ± 2 °C · заряд/розряд 7,5 А |
| Струм розряду | До 30 А (2C) тривало25 ± 2 °C · SOC >30%; стандартний — 7,5 А |
|---|---|
| Струм заряду | 7,5 А стандартнийДо 15 А при +20…+45 °C |
| Завершення заряду | 3,65 В / 0,75 АРежим CC/CV |
| Завершення розряду | 2,5 В при T >0 °C2,0 В при T ≤0 °C |
| Температура | Заряд 0…+45 °CРозряд −20…+60 °C; температура комірки |
Додаткові характеристики
| Повна модель | TB-33138-HE-15Ah-LFP |
|---|---|
| Імпульсний розряд | 60 А (4C), менш ніж 5 с25 ± 2 °C · SOC >30% |
| Опір AC | ≤3 мОм1 кГц · нова комірка · 15% SOC |
| Ресурс при розряді 15 А | ≥1500 циклів · до 80% ємності25 ± 2 °C · заряд 7,5 А |
| Максимальний тривалий заряд | 15 А (1C)25 ± 2 °C; температурні межі — поруч |
| Зберігання понад 3 міс. | +10…+30 °CРекомендований заряд 30–50% |
| 0…+10 °C | 3 А (0,2C) |
|---|---|
| +10…+20 °C | 4,5 А (0,3C) |
| +20…+45 °C | 15 А (1C) |
Про модель
Особливості TOPBAND TB-33138-HE
30 А з умовами за зарядом
Максимальний тривалий струм належить до температури 25 ± 2 °C та SOC понад 30%. Імпульс 60 А допускається менш ніж на 5 секунд за тих самих умов. Розрахунок навантаження має враховувати стан батареї наприкінці розряду
Ресурс 2000 або 1500 циклів
Обидва значення визначені до 80% ємності при 25 ± 2 °C. Не менше 2000 циклів відповідають розряду 7,5 А; не менше 1500 — розряду 15 А. Струм заряду в обох режимах — 7,5 А
Приклад: TOPBAND у збірці 4S2P
Вісім комірок утворюють батарею 12,8 В, 30 А·год і розрахункові 384 Вт·год. При струмі батареї 20 А та рівномірному розподілі кожна комірка несе близько 10 А. Це розрахунок струму, а не підтвердження ресурсу: для нього важливі також температура й глибина розряду. Напруга завершення заряду 4S — 14,6 В
Сумісність
Що врахувати під час складання батареї
Перевірка холдерів і корпусу
Для діаметра 33,4 ± 0,1 мм потрібні холдери класу 33 мм, які фактично приймають комірку до 33,5 мм. Холдери 32 мм не підходять. Напис «33 мм» на аксесуарі сам по собі не замінює перевірку посадки
Висота 139,6 ± 0,5 мм враховується разом із шинами та ізоляцією. Сталевий корпус дозволяє точкове зварювання нікелевих з’єднань без лазерних перехідних пластин; місця з’єднань перевіряють на міцність і нагрівання
Заряд і температурний контроль
Стандартний заряд — 7,5 А до 3,65 В із завершенням при 0,75 А. При +5 °C максимальний струм — 3 А, при +15 °C — 4,5 А. Заряд дозволений лише в межах 0…+45 °C за температурою самої комірки
Вибирайте BMS для LiFePO₄ під конфігурацію батареї та робочий струм. Контроль лише загальної напруги не показує, чи одна група вже досягла граничного значення. Датчики температури розміщують біля комірок і зон можливого нагрівання
Вибір комірки
TOPBAND TB-33138-HE та альтернативи 15Ah
TOPBAND TB-33138-HE має сенс порівнювати з CBAK 32140FS і LYRASOM LY32140 як із моделями класу 30 А. У TOPBAND інші габарити, коротший імпульс і умова SOC >30% для максимального струму. Вибір визначають механічна сумісність і реальний режим батареї
LYRASOM LY32140 15Ah30 А тривало · сталевий корпус↗CBAK 32140FS 15AhØ33,2 × 140 мм · імпульс 90 А до 10 с↗
Порівняння характеристик усіх моделей ↗Про виробника: історія та спеціалізація TOPBAND
Перед покупкою
Питання про TOPBAND TB-33138-HE
Чи є TOPBAND 33138 прямою заміною 32140?
Електричний клас близький — LiFePO₄ 3,2 В, 15 А·год, але геометрія інша. Для TOPBAND враховуйте Ø33,4 ± 0,1 мм і висоту 139,6 ± 0,5 мм, а також контакти, холдери й налаштування заряду
Чи можна працювати на 30 А до повного розряду?
Значення 30 А визначене при 25 ± 2 °C та SOC понад 30%. Воно не підтверджує такий самий режим нижче 30% заряду. Для проєкту, що потребує максимального струму до відключення, потрібен окремо визначений робочий режим
Чому зазначено два ресурси — 2000 і 1500 циклів?
Різниця в струмі розряду: 7,5 А для ≥2000 циклів і 15 А для ≥1500. В обох випадках заряд — 7,5 А, температура — 25 ± 2 °C, кінцевий рівень ємності — 80%
Який зарядний пристрій потрібен для 4S?
Для чотирьох послідовних комірок потрібен зарядний пристрій LiFePO₄ із завершенням при 14,6 В. Стандартний струм 4S1P — 7,5 А; у 4S2P — 15 А за рівномірного розподілу. На холоді струм знижують відповідно до температурної таблиці
